19.3.2 Berkas Sistem
Berkah sistem.
File controlDict (Listing 19.8) dikonfigurasi untuk melakukan 500 iterasi SIMPLE. Selanjutnya, untuk menggunakan kondisi batas noSlipWall baru untuk kecepatan, perpustakaan yang sesuai harus disertakan bersama dengan perpustakaan yang tepat untuk kondisi batas turbulensi inlet. Ini diatur menggunakan deklarasi libs. Konfigurasi pemrosesan pasca waktu jalanan tertentu juga disertakan untuk memantau variasi iteratif dalam koefisien angkat dan tarik, yang diatur menggunakan deklarasi fungsi. Biasanya untuk aplikasi aerodinamika eksternal, lebih nyaman untuk memantau beban atau gaya pada tubuh, daripada tingkat sisa, untuk memeriksa konvergensi.

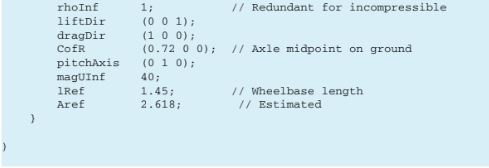

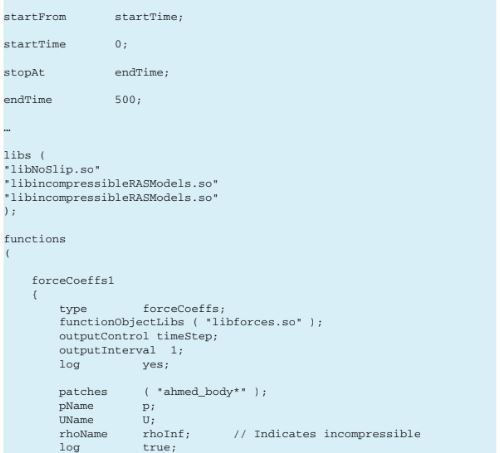

Listing 19.8 Skrip dari berkas controlDict.
Spesifikasi solver linear dan faktor relaksasi dikonfigurasi dalam berkas fvSolution yang ditampilkan dalam Listing 19.9. Di sini, metode konjugat gradien yang dikondisikan dengan pre-kondisi faktorisasi tak lengkap dipilih untuk semua persamaan. Untuk persamaan koreksi tekanan (pp), sebuah solver matriks simetris ditentukan karena sifat laplacian dari persamaan tersebut. Layak untuk disebut bahwa dengan formulasi koreksi tekanan, tidak ada kebutuhan untuk iterasi koreksi non-ortogonal.

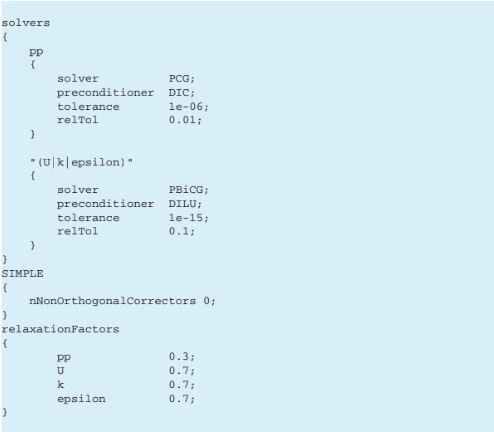

Listing 19.9 Skrip dari berkas fvSolution.
Pengaturan diskritisasi spasial dikonfigurasi dalam berkas fvSchemes yang digambarkan dalam Listing 19.10. Untuk simulasi ini, diskritisasi upwind orde pertama untuk konveksi, metode Gaussian untuk rekonstruksi gradien, dan profil linear untuk interpolasi wajah variabel digunakan.

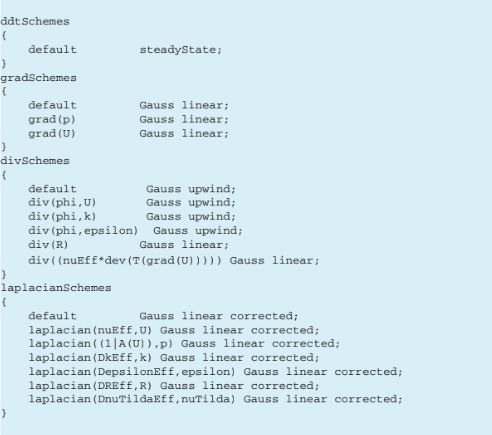

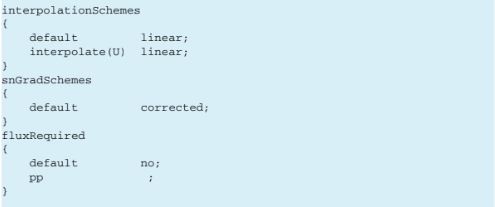

Listing 19.10 Detail berkas fvSchemes
