19.3.1 Kondisi Awal dan Batas
Kondisi awal dan batas. Direktori 0 harus berisi empat berkas dasar berikut untuk simulasi aliran turbulen tak terkompresibel: kecepatan U, tekanan p, dan untuk model turbulensi kEpsilon, energi kinetik turbulen k, dan laju dissipasi ε. Berkas U menentukan kondisi batas untuk kecepatan (Listing 19.4).

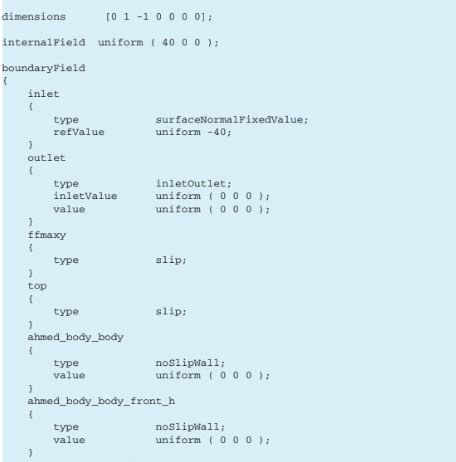

Listing 19.4 Skrip dari
file.

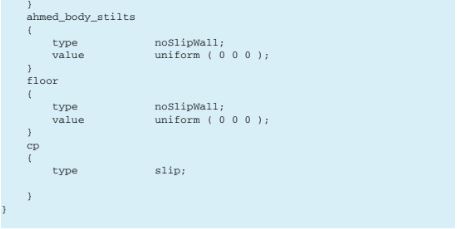

Listing 19.4 (lanjutan)
Kondisi batas noSlipWall baru digunakan untuk menetapkan kondisi no slip di dinding termasuk bodi mobil dan lantai. Kecepatan fluida di inlet diatur pada 40 m/s. Di sepanjang bidang cp, kondisi batas dinding slip wall digunakan di mana gaya viscous diatur menjadi nol untuk meniru bidang simetri (kesalahan geometris kecil akibat meshing pada patch cp tidak memungkinkan penggunaan langsung kondisi batas symmetryPlane).
Kondisi batas tekanan zeroGradient menggunakan ekstrapolasi orde nol untuk menghitung tekanan di batas. Di outlet, kondisi batas Dirichlet diterapkan untuk mengatur tekanan referensi (Listing 19.5).

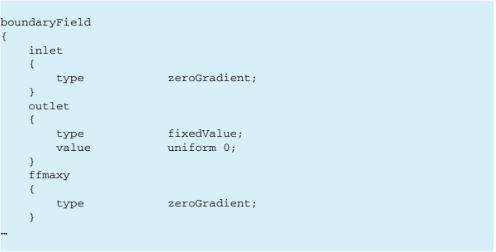

Listing 19.5 Skrip dari berkas p
Untuk model kEpsilon, intensitas turbulen dan skala panjang integral diatur di batas inlet, sementara fungsi dinding standar digunakan di sepanjang semua dinding secara otomatis (Bab 17). Berkas k ditunjukkan dalam Listing (19.6) dan berkas epsilon dalam Listing (19.7).

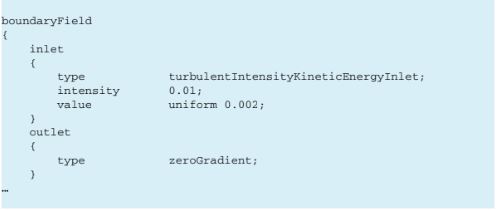

Listing 19.6 Skrip dari berkas k
Listing 19.7 Skrip dari berkas epsilon.
